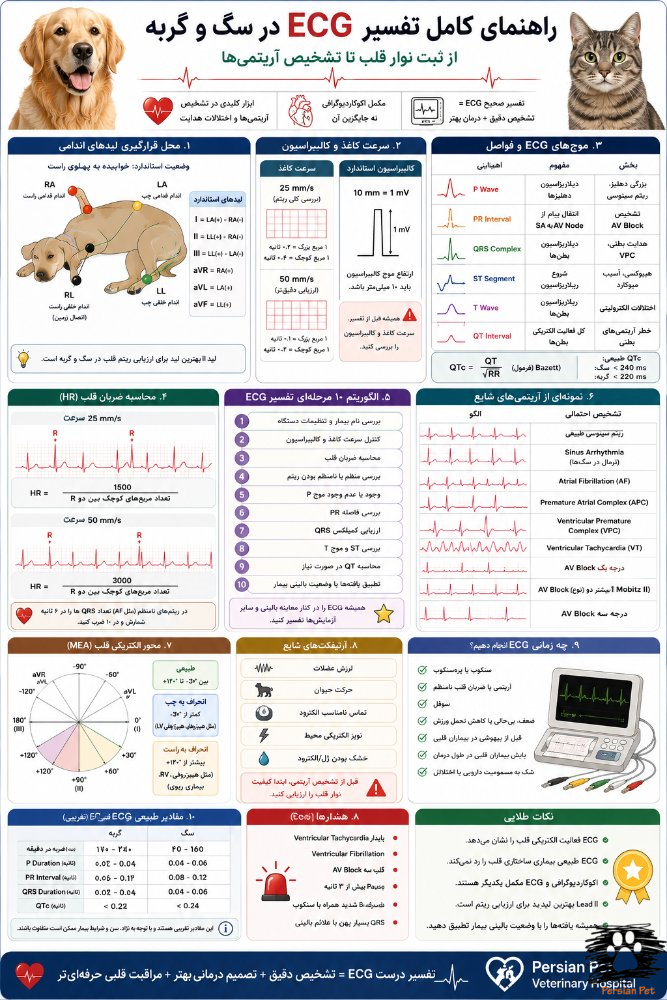

آموزش کامل تفسیر ECG در سگ و گربه؛ از ثبت نوار قلب تا تشخیص آریتمیها
⏱ زمان مطالعه: ۳۵ دقیقه
📅 آخرین بروزرسانی: ۲ ژوئیه ۲۰۲۶
👨⚕️ بررسی علمی: تیم کاردیولوژی بیمارستان دامپزشکی پرشین پت
الکتروکاردیوگرام (Electrocardiography یا ECG) یکی از مهمترین ابزارهای تشخیصی در کاردیولوژی دامپزشکی است. این روش امکان بررسی فعالیت الکتریکی قلب را فراهم میکند و در تشخیص آریتمیها، اختلالات هدایت، بزرگشدگی حفرات قلب و برخی اختلالات الکترولیتی نقش اساسی دارد.
با وجود اینکه ECG اطلاعات ارزشمندی درباره سیستم هدایت الکتریکی قلب ارائه میدهد، نباید آن را جایگزین اکوکاردیوگرافی دانست. این دو روش مکمل یکدیگر هستند و تفسیر صحیح آنها در کنار یافتههای بالینی، بهترین تصمیم درمانی را ممکن میسازد.
ECG چیست؟
ECG تغییرات ولتاژ ناشی از دپلاریزاسیون و رپلاریزاسیون عضله قلب را ثبت میکند. برخلاف اکوکاردیوگرافی که ساختمان قلب را نشان میدهد، ECG عملکرد الکتریکی قلب را ارزیابی میکند.
تجهیزات و آمادهسازی بیمار
برای ثبت یک ECG با کیفیت، بیمار باید در محیطی آرام قرار گیرد. استرس، لرزش عضلات، تنفس شدید و حرکت حیوان میتوانند باعث ایجاد آرتیفکت و دشوار شدن تفسیر نوار قلب شوند.
- قرار دادن بیمار در وضعیت مناسب (معمولاً Right Lateral Recumbency)
- استفاده از ژل یا الکل برای بهبود تماس الکترودها
- جلوگیری از حرکت بیمار هنگام ثبت
- ثبت حداقل ۳۰ تا ۶۰ ثانیه نوار قلب
محل قرارگیری لیدهای اندامی
در ECG استاندارد، چهار الکترود روی اندامها قرار میگیرند و لیدهای I، II، III، aVR، aVL و aVF از آنها استخراج میشوند. در دامپزشکی، لید II بیشترین کاربرد را در ارزیابی ریتم قلب دارد.
| الکترود | محل قرارگیری |
|---|---|
| RA | اندام قدامی راست |
| LA | اندام قدامی چپ |
| RL | اندام خلفی راست (زمین) |
| LL | اندام خلفی چپ |
👨⚕️ نکته دامپزشکی
اگرچه ثبت ECG در وضعیت ایستاده نیز امکانپذیر است، اما برای مقایسه دقیق نوارهای قلب در مراجعات بعدی، بهتر است همیشه از یک پروتکل ثابت استفاده شود.
سرعت کاغذ و کالیبراسیون
| تنظیم | کاربرد |
|---|---|
| 25 mm/s | بررسی کلی ریتم |
| 50 mm/s | ارزیابی دقیق فواصل و آریتمیها |
| 10 mm = 1 mV | کالیبراسیون استاندارد |
⚠️ هشدار
همیشه قبل از تفسیر ECG، سرعت کاغذ و کالیبراسیون دستگاه را بررسی کنید؛ زیرا تغییر این تنظیمات میتواند منجر به تفسیر اشتباه فواصل PR، QRS و QT شود.
موجها و فواصل ECG؛ هر قسمت چه مفهومی دارد؟
هر موج در ECG نمایانگر یک رویداد الکتریکی در قلب است. شناخت دقیق این امواج، اولین قدم در تفسیر صحیح نوار قلب محسوب میشود.
| بخش ECG | مفهوم | اهمیت بالینی |
|---|---|---|
| P Wave | دپلاریزاسیون دهلیزها | بزرگی دهلیز، ریتم سینوسی |
| PR Interval | انتقال پیام از SA به AV Node | تشخیص AV Block |
| QRS Complex | دپلاریزاسیون بطنها | هدایت بطنی، VPC |
| ST Segment | شروع رپلاریزاسیون | هیپوکسی، آسیب میوکارد |
| T Wave | رپلاریزاسیون بطنها | اختلالات الکترولیتی |
| QT Interval | کل فعالیت الکتریکی بطن | خطر آریتمیهای بطنی |
محاسبه ضربان قلب از روی ECG
قبل از هر تفسیر، باید سرعت ضربان قلب (Heart Rate) محاسبه شود. این کار با توجه به سرعت کاغذ انجام میشود.
| سرعت کاغذ | فرمول تقریبی |
|---|---|
| 25 mm/s | 1500 ÷ تعداد مربعهای کوچک بین دو موج R |
| 50 mm/s | 3000 ÷ تعداد مربعهای کوچک بین دو موج R |
👨⚕️ نکته دامپزشکی
در آریتمیهای نامنظم مانند Atrial Fibrillation، بهتر است تعداد کمپلکسهای QRS در یک بازه زمانی مشخص شمارش و به ضربان در دقیقه تبدیل شود.
محور الکتریکی قلب (Mean Electrical Axis)
محور الکتریکی قلب (MEA) جهت کلی انتشار دپلاریزاسیون بطنی را نشان میدهد و در تشخیص برخی اختلالات هدایت و هیپرتروفی بطنی کمککننده است.
| وضعیت محور | علت احتمالی |
|---|---|
| طبیعی | هدایت طبیعی |
| انحراف به چپ | Left Bundle Branch Block، هیپرتروفی بطن چپ |
| انحراف به راست | هیپرتروفی بطن راست، بیماری ریوی |
الگوریتم ۱۰ مرحلهای تفسیر ECG
برای جلوگیری از خطا، بهتر است تمام نوارهای قلب با یک ترتیب ثابت بررسی شوند.
- بررسی نام بیمار و تنظیمات دستگاه
- کنترل سرعت کاغذ و کالیبراسیون
- محاسبه ضربان قلب
- بررسی منظم یا نامنظم بودن ریتم
- وجود یا عدم وجود موج P
- بررسی فاصله PR
- ارزیابی کمپلکس QRS
- بررسی ST و موج T
- محاسبه QT در صورت نیاز
- تطبیق یافتهها با وضعیت بالینی بیمار
ریتم سینوسی طبیعی
در ریتم سینوسی طبیعی، هر کمپلکس QRS توسط یک موج P با شکل ثابت پیش از آن همراه است، فاصله PR طبیعی بوده و ریتم منظم یا در سگها دارای Sinus Arrhythmia فیزیولوژیک است.
| ویژگی | یافته طبیعی |
|---|---|
| موج P | قبل از هر QRS |
| PR | ثابت |
| QRS | باریک و یکنواخت |
| ریتم | منظم یا Sinus Arrhythmia |
شایعترین الگوهای آریتمی در ECG
| الگوی ECG | تشخیص احتمالی |
|---|---|
| نبود موج P + ریتم کاملاً نامنظم | Atrial Fibrillation |
| QRS پهن و زودرس | Ventricular Premature Complex |
| تاکیکاردی با QRS پهن | Ventricular Tachycardia |
| طولانی شدن PR | AV Block درجه یک |
| قطع متناوب QRS | AV Block درجه دو |
| عدم ارتباط P و QRS | AV Block درجه سه |
آرتیفکتهای شایع در ECG
همه خطوط غیرطبیعی روی نوار قلب ناشی از بیماری نیستند. آرتیفکتها میتوانند باعث تفسیر اشتباه شوند.
- لرزش عضلات (Muscle Tremor)
- حرکت حیوان
- تماس نامناسب الکترود
- نویز الکتریکی محیط
- خشک بودن ژل یا الکترود
⚠️ هشدار
قبل از تشخیص آریتمی، ابتدا مطمئن شوید تغییرات مشاهدهشده ناشی از آرتیفکت نیستند. بسیاری از خطاهای تشخیصی در ECG به دلیل کیفیت پایین ثبت نوار قلب رخ میدهند.
Quick Reference؛ تفسیر سریع ECG برای دامپزشکان
جدول زیر میتواند بهعنوان یک مرجع سریع هنگام بررسی نوار قلب در کلینیک مورد استفاده قرار گیرد.
| یافته ECG | تشخیص احتمالی | اقدام بعدی |
|---|---|---|
| Sinus Bradycardia | واگ بالا، داروها، هیپوترمی | بررسی علت زمینهای |
| Sinus Tachycardia | درد، استرس، تب، CHF | ارزیابی وضعیت همودینامیک |
| Atrial Fibrillation | DCM، MMVD پیشرفته | اکوکاردیوگرافی + کنترل HR |
| Frequent VPCs | DCM، میوکاردیت، اختلال الکترولیتی | اکو + هولتر + الکترولیتها |
| Ventricular Tachycardia | اورژانس قلبی | بستری و درمان فوری |
| AV Block III | اختلال شدید هدایت | ارجاع برای بررسی پیسمیکر |
Clinical Pearls
- ECG ریتم قلب را نشان میدهد، نه قدرت انقباض قلب را.
- ECG طبیعی، بیماری ساختاری قلب را رد نمیکند.
- اکوکاردیوگرافی و ECG مکمل یکدیگر هستند.
- Lead II بهترین لید برای ارزیابی بیشتر آریتمیها است.
- همیشه ECG را در کنار معاینه بالینی، رادیوگرافی و اکو تفسیر کنید.
- در بیمار دچار سنکوپ، ECG باید یکی از اولین بررسیها باشد.
Red Flags
- Ventricular Tachycardia پایدار
- Ventricular Fibrillation
- AV Block درجه سه
- Pause بیش از ۳ ثانیه
- QRS بسیار پهن همراه با علائم بالینی
- Bradycardia شدید همراه با سنکوپ
اشتباهات رایج در تفسیر ECG
- تشخیص آریتمی بدون بررسی آرتیفکت
- تفسیر نوار قلب بدون توجه به سرعت کاغذ
- نادیده گرفتن وضعیت بالینی بیمار
- اعتماد کامل به تفسیر خودکار دستگاه ECG
- تشخیص بیماری ساختاری قلب فقط بر اساس ECG
- عدم مقایسه ECGهای قبلی بیمار
سؤالات متداول (FAQ)
آیا ECG میتواند همه بیماریهای قلبی را تشخیص دهد؟
خیر. ECG فعالیت الکتریکی قلب را بررسی میکند و برای تشخیص بسیاری از بیماریهای ساختاری مانند HCM یا MMVD باید از اکوکاردیوگرافی استفاده شود.
بهترین لید برای بررسی ریتم قلب کدام است؟
در دامپزشکی، لید II معمولاً بهترین لید برای بررسی ریتم، امواج P و کمپلکسهای QRS محسوب میشود.
آیا هر VPC خطرناک است؟
خیر. VPC منفرد ممکن است در برخی بیماران اهمیت بالینی کمی داشته باشد، اما VPCهای مکرر، چندشکلی یا همراه با علائم نیازمند بررسی کامل هستند.
چه زمانی انجام ECG توصیه میشود؟
در حیوانات مبتلا به سنکوپ، آریتمی، سوفل قلبی، ضعف، قبل از بیهوشی در بیماران قلبی و هنگام شک به بیماریهای قلبی، انجام ECG توصیه میشود.
تفاوت ECG و اکوکاردیوگرافی چیست؟
ECG فعالیت الکتریکی قلب را ارزیابی میکند، در حالی که اکوکاردیوگرافی ساختار، عملکرد، دریچهها و جریان خون داخل قلب را نشان میدهد.
